Der PORSCHE 914 Kabelbaum

Der von uns angebotene Kabelbaum entspricht der Basisversion aller Baureihen von 1969 – 1976. Aufgrund der hohen Variantenvielfalt in den Baujahren orientieren wir uns an den Ausstattungsmerkmalen und nicht am Jahrgang des Fahrzeugs. Individuell passen wir den Basis-kabelbaum an Ihre Ausstattung an, damit Sie einen passgenauen Kabelbaum erhalten.

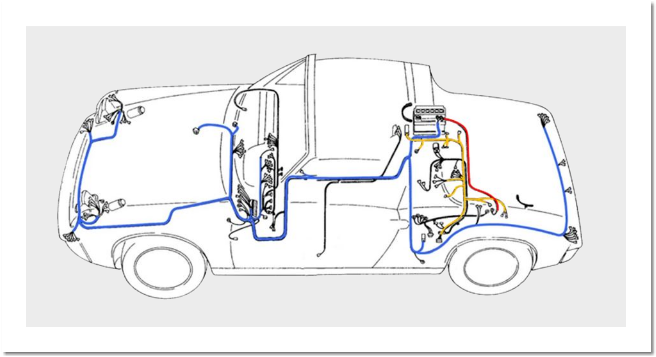

Ein kompletter Kabelbaumsatz für den Porsche 914 besteht aus den folgenden 7 Einzelkabelbäumen.

Haupt - Kabelbaum
Dieser Kabelbaum geht quer durch das Fahrzeug und verbindet das Cockpit mit alle Schaltern und Beleuchtungseinheiten, Hupe, Wischer und allen andere Komponenten von Front bis Heck.

Den Hauptkabelbaum bieten wir in zwei grundlegenden Versionen an.

In der Originalversion für die Ausführung mit 12 Torpedosicherungen und Original-Relaishalter für Einheitsrelais, oder in der MS Bordnetze-Version mit einem Sicherungshalter für 16 Flachsteck-sicherungen und modernen Standardrelais.

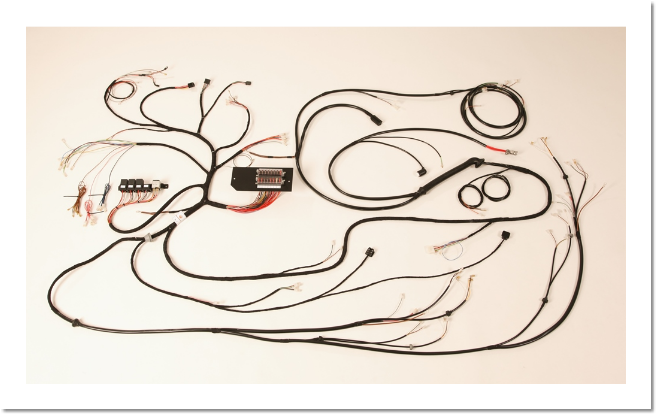

Dies Foto zeigt den Hauptkabelbaum in der MS Bordnetze Version mit 16 Flachstecksicherungen und neuem Sicherungshalteblech. Statt der Einheitsrelaishalter erhalten Sie in dieser Ausführung moderne Standard-Relaissockel inkl. Montagebügel zur Befestigung im Fahrzeug. Ebenfalls mitgeliefert werden alle notwendigen Arbeitsstromrelais und ein neues Abblendrelais mit Lichthupenfunktion.

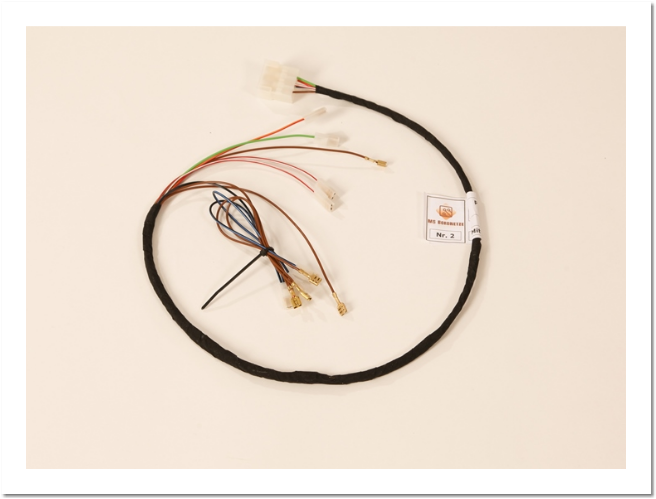

Kabelbaum Mittelkonsole
Verbinden die Anzeigen der Mittelkonsole (Öltemperatur, Uhr und Voltmeter) mit dem Hauptkabelbaum.

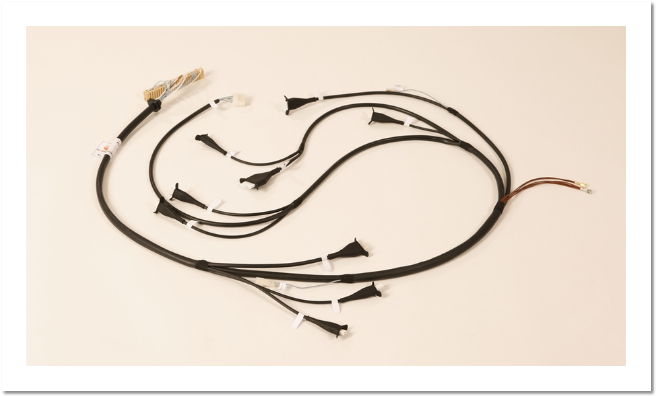

Kabelbaum Einspritzung
Lieferbar in der Ausführung für 1,7L oder 2,0L Motoren.

Hier werden die Einspritzventile und alle anderen Funktionselemente mit dem Steuergerät verbunden.

(Wir weisen darauf hin, dass der abgebildete 25 polige Stecker nicht im Lieferumfang enthalten ist. Dieser muss beigestellt werden, da es hierzu keine Neuteile mehr gibt)

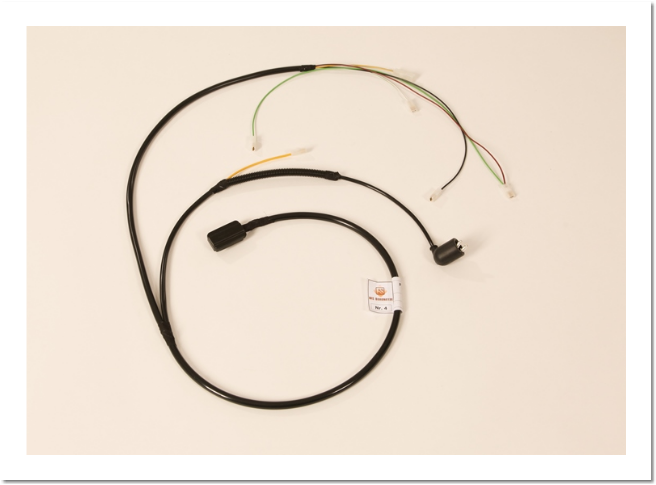

Motor Kabelbaum
Lieferbar in der Ausführung für 1,7L oder 2,0L Motoren.

Verbinden die Reglerplatte im Heck mit dem Motor (Zündspule, Rückfahrlichtschalter, Zusatzluftschieber, etc.).

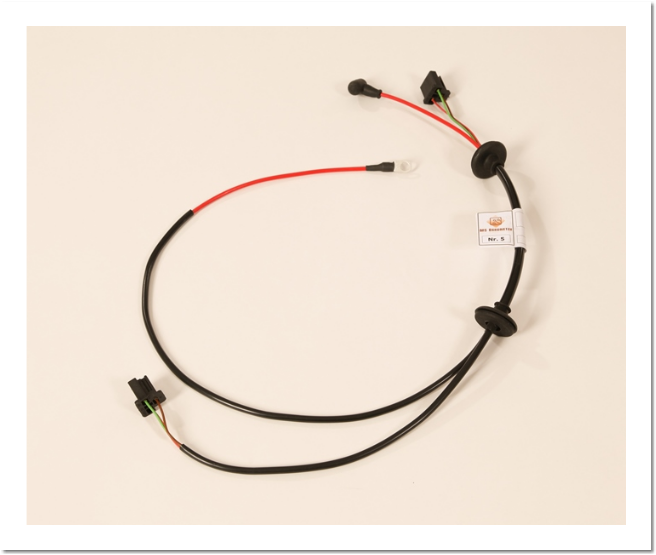

Kabelbaum Generator/Regler
Hiermit werden Generator und Regler verbunden sowie die Ladeleitung der Batterie.

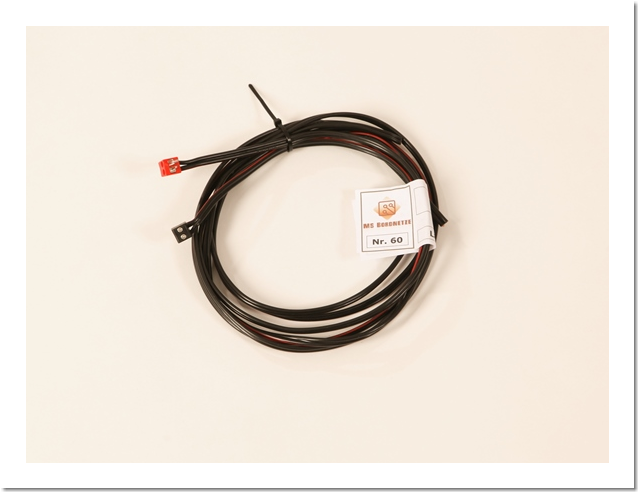

Kabelbaum Radio/Lautsprecher
Als Einzelkabelbaum beinhaltet diese die Lautsprecherleitungen vom Radio zu den Lautsprechern. Die Stromversorgung für das Radio ist bereits im Hauptkabelbaum mit integriert.

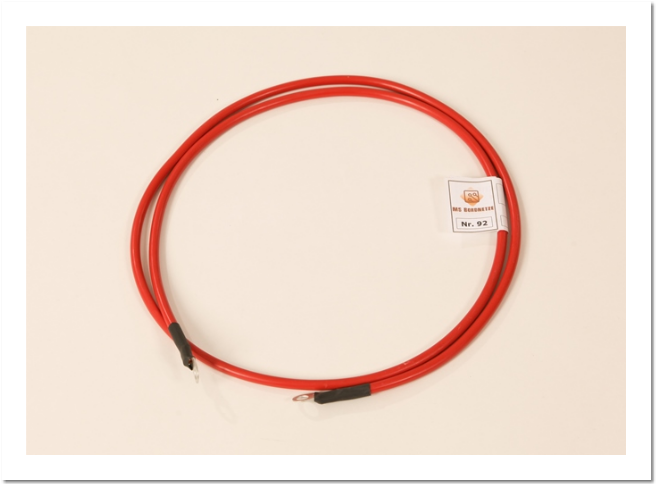

Anlasser-Leitung
Dieses Kabel verbindet den Anlasser mit der Batterie.

Zubehör & Service

Mit Ihrem Kabelbaum erhalten Sie von uns eine ausführliche Einbauanleitung mit entprechendem Zubehör für Ihren Kabelbaum.

Es werden Originalstecker und Gehäuse verwendet. Die Kabelbäum sind je nach Bereich im Schlauch verlegt, oder mit Textilband umwickelt. Zur Herstellung der von uns produzierten Kabelbäume werden nur Neuteile verwendet. Außnahme ist der Kabelbaum Einspritzung. Der 25-polige Stecker wird leider nicht mehr als Neuteil angeboten, so dass wir hier zur Wiederverwendung um Beistellung Ihres alten Steckers bitten.

 Zur Information:

Folgende Sonderwünsche/Fahrzeugvarianten bieten wir an und haben diese bereits für Kunden umgesetzt:

• beheizbare Heckscheibe
• Alternativ zu Zusatzscheinwerfern, Nebelscheinwerfer mit Relaisumschaltung bei Fernlicht
• Blinklichtkontrollfunktion auch mit 3 pol. Blinkrelais, falls Original Porsche Blinkrelais nicht vorhanden ist.
• Trennung der Kontrolleuchten im Cockpit (rechts und links) - zeigt somit die Blinkrichtung an
• Rechtslenkerfahrzeug
• US-Ausführung
• Anschluss für elektrische Waschpumpe
• Batterie vorne
• Zusatzleitungen nach Kundenwunsch integriert
